一、上崗條件

(1)安全監測監控工必須經過專業培訓合格，持有效證件上崗。

(2)必須熟悉并嚴格執行《煤礦安全監控系統及檢測儀器使用管理規定》《煤礦安全監控系統通用技術要求》及省、公司對煤礦安全監控系統相關規定。

(3)掌握安全監測系統的基本結構及信息傳輸?shù)幕靖拍?，了解安全監控系統及裝置的主要性能指標。

(4)掌握《煤礦安全規程》、公司“一通三防”相關管理制度有關規定。

(5)熟悉礦井通風安全監測系統、裝置的安裝要求。

(6)熟悉《煤礦安全規程》中對礦井氣體指標的規定和超標時的處理辦法。

(7)掌握礦用傳感器、分站、電源和斷電儀及閉鎖裝置等監控設備的工作原理。

(8)掌握煤礦井下防爆電氣設備的基本概念和防爆標志含義，熟悉萬用表等常用電工儀表的使用方法。

(9)掌握礦井通風、瓦斯防治、防塵和防滅火的基本概念，了解有關煤礦瓦斯、煤塵爆炸等知識。

(10)了解電子電路的基本類型和概念。

(11)掌握安全監測設備安裝、使用、維護的基本規定，熟知傳感器的安裝位置和參數設置、調校方法。

(12)了解井下各種有毒有害氣體允許濃度、超限的危害及預防知識。

(13)了解有關煤礦預防瓦斯、煤塵爆炸和火災等礦井災害的知識，并熟悉礦井避災路線。

二、工作準備

(1)根據生產作業計劃，由監測技術人員制定出安裝措施，確定設備具體安裝地點、信號傳輸電纜的敷設路線及數量、監測環境參數及控制設備、范圍等。

(2)地面準備安裝的設備。將準備好的設備進行性能測試，確保性能達到標準要求，非本安型設備確保完好、不失爆。

(3)根據采掘單位制定的作業規程、斷電方案執行安裝工作，嚴格按照安全 技術措施要求設置各類傳感器報警值、斷電值、復電值和斷電范圍。

三、操作方法

（一）監測監控設備安裝

(1)備齊、備好安裝設備，按安裝措施要求進行作業。

(2)分站、電源、斷電器、傳感器等監測設備必須安裝在支護完好，無滴水、 無雜物、通風良好的地方。

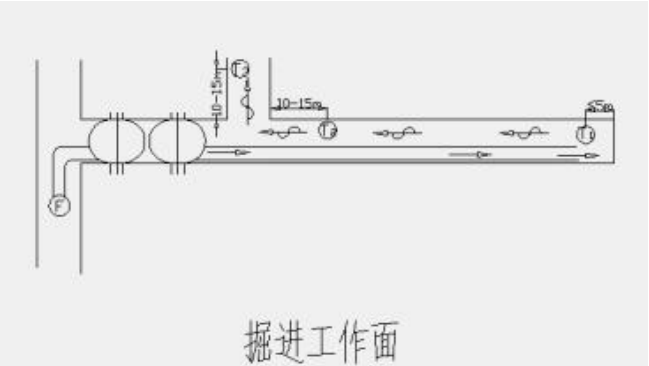

(3)設備及傳感器的安裝要符合《煤礦安全規程》《煤礦安全監控系統及檢 測儀器使用管理規定》要求，傳感器安裝位置如圖 11-8 所示。

圖 11-8  傳感器安裝位置圖

(4)電纜的敷設要符合質量標準化標準要求。

(5)檢查連線，確認無誤后，方可供電。

(6)與地面中心站進行聯系，確定設備運行是否正常，所安裝各類傳感器信號是否傳輸?shù)降孛嬷行恼?；如果信?hào)有誤，進行排查處理，直至信號正常。

（二）監測監控設備的維護

1.地面甲烷傳感器調?；蚋鼡Q 每 15 天用空氣氣樣和校準氣樣對傳感器調校一次，并如實填寫“甲烷傳感 器調校記錄”：

（1）檢查甲烷傳感器外觀是否完整，清理表面及氣室積塵。

（2）甲烷傳感器與穩壓電源、監測分站連接，通電預熱 10min。

（3）在新鮮空氣中調儀器零點，零值范圍控制在（0.00～0.03%）CH4之內。

（4）按說明書要求的氣體流量，向氣室通入 1.5%～2.0%CH4校準氣，調校甲烷傳感器精度，使顯示值與校準濃度值一致，反復調校，直至準確。在基本誤差測定過程中不得再次調校。

（5）按校準時的流量依次向氣室通入 0.5%、1.5%、3.0%CH4校準氣，持續時間分別大于 90s，使測量值穩定顯示，記錄傳感器的顯示值或輸出信號值（換 算為甲烷濃度值）。重復 4 次，取其后 3 次的算術平均值，即為基本誤差。

（6）在每次通氣的過程中，要觀察測量報警點、斷電點、復電點和聲、光報警情況。以上內容也可以單獨測量。

（7）報警燈應閃亮，聲級計距蜂鳴器 1m 處，對正聲源，測量聲級強度。

（8）用秒表測量通入 3.0%CH4校準氣，顯示值從零升至最大顯示值 90%時的起止時間。

（9）測試過程中記錄分站的傳輸數據。誤差值不超過 0.01%CH4或傳感器傳輸頻率 2Hz。

2.在用甲烷傳感器調

（1）空氣樣用橡膠軟管連接傳感器氣室。調節流量控制閥,把流量調節到傳感器說明書規定值。

（2）調校零點，范圍控制在 0.009％～0.03％甲烷之內。

（3）校準氣瓶流量計出口用橡膠軟管連接傳感器氣室。

（4）打開氣瓶閥門，先用小流量向傳感器緩慢通入 1%～2%甲烷校準氣體，在顯示值緩慢上升過程中，觀察報警值和斷電值。然后調節流量控制閥,把流量 調節到傳感器說明書規定的流量，傳感器測量值穩定顯示時間大于 90s,使傳感 器顯示值與校準氣體濃度值一致。若超差應更換傳感器，預熱后重新測試。

（5）在通氣的過程中，觀察報警值、斷電值是否符合要求，注意聲光報警和實際斷電情況。

（6）當傳感器顯示值小于 1.0%甲烷時，測試復電功能，測試結束后關閉氣瓶閥門。

3.在用甲烷傳感器更換

(1)甲烷傳感器的懸掛位置要符合規程要求。

(2)更換傳感器前，必須使用空氣氣樣將設備校零；更換后，必須使用校準氣樣進行調校，確定是否在誤差范圍內，如果誤差大，執行《煤礦安全規程》 規定。

(3)更換后，與地面中心站聯系，確定信號正常傳輸，探頭更換完成。如果不正常，應立即處理，直至信號傳輸正常為止。

(4)更換完畢后，應填寫“傳感器更換記錄”。

(5)斷電實驗：

①每 15 天必須對甲烷超限斷電功能進行測試；

②斷電實驗 要嚴格按照《煤礦安全規程》及本單位的制度執行，要確保斷電濃度、復電濃 度及斷電范圍符合規定，斷電裝置靈敏可靠，發現問題及時解決；

③實驗完畢 后，按規定填寫“斷電測試記錄”。

四、注意事項

(1)檢查接線腔和內部電器元件及連接線應完好齊全，各連接插件接觸良好，各緊固件應齊全、完整、可靠，同一部位的螺母、螺栓規格應一致。

(2)井下監測系統的分站，應設在便于人員觀察、調試、檢查及支護良好、無滴水、無雜物的進風巷道或硐室內；距巷道底板高度不得低于 0.3m，并加墊 木或用支架牢固吊起。

(3)井下監測系統設備需要安裝接電時，必須使用便攜式瓦斯檢測報警儀檢查瓦斯，只有在瓦斯不超限的情況下，方可按電氣操作進行接送電。

(4)傳感器要懸掛在距巷道頂板不大于 300mm、距側幫不小于 200mm 處，并設在便于人員觀察的地方（以傳感器敏感元件為準）。

(5)安裝分站及電源控制箱時，嚴禁帶電作業，嚴禁帶電搬遷或移動電氣設備及電纜，并嚴格執行誰停電誰送電制度。

(6)所停電的高壓開關饋電處必須派專人看管，并掛上“有人工作，嚴禁送電”的標識牌，同時執行相關停送電制度。

(7)安裝斷電控制器時，必須根據“斷電控制方案”要求，接通電源及控制線。

(8)安全監控設備的供電電源必須取自被控制開關的電源側，嚴禁接在被控開關負荷側。

(9)安全監控設備在安裝或拆除時，如果巷道中有膠帶輸送機或刮板輸送機，必須和膠帶輸送機或刮板輸送機司機聯系好，待停止運輸設備并將開關閉鎖后，方可作業；嚴禁在運輸設備未停電閉鎖下作業。

(10)傳感器或分站安裝完畢，在詳細檢查所有接線并確認合格無誤后，方可送電。分站預熱 15min 后進行調試，一切功能正常后，接入報警和斷電控制并檢驗其可靠性，然后與井上聯機并檢驗調整跟蹤精度。

(11)甲烷傳感器報警濃度、斷電濃度、復電濃度和斷電范圍必須符合相關規定。

(12)拆除或改變與安全監控設備關聯的電氣設備的電源線及控制線、檢修與安全監控設備關聯的電氣設備、需要安全監控設備停止運行時，須報告礦總工程師、礦調度室、機電科、通風區，應制定安全措施后方可進行。

五、系統設備檢修

（1）井下安全監測裝置，每周至少進行一次巡回檢查，及時進行維護，檢查內容：①零部件是否齊全，螺絲是否松動，吊掛支架是否穩固；②斷電、聲 光報警是否靈敏可靠、動作準確；③電纜連接頭是否接觸良好；④定期用標準 氣體校驗儀器的靈敏度；⑤設備衛生清理。

（2）安全監測裝置在井下連續運行達半年時，必須升井進行全面大修和性能檢驗，包括內容：①防爆面處理；②清掃灰塵，檢查各零部件是否完好；③校正儀器的零位漂移和精度的斷電誤差，要達到出廠要求；④配置不同濃度的 標準氣體進行模擬校驗。

六、傳輸線纜的敷設

（1）敷設的電纜要與動力電纜保持 300mm 以上的距離。固定電纜用吊鉤懸掛，非固定電纜用膠帶或其他柔韌性材料懸掛，懸掛點的間距為 3m。

（2）在大巷敷設或檢查井下傳輸線纜時，如有車輛行駛，敷設或檢查人員要停止作業，待車輛通過后方可恢復作業，嚴禁行車時敷設或檢查傳輸線纜。

（3）在暗斜井架設或檢查傳輸電纜時，要和生產單位聯系好，并要慢慢下行敷設或檢查。

（4）在軌道上山（或下山）敷設或檢查傳輸線纜時，首先要和下車場把鉤工、上車場司機聯系好，明確不準提車或松車后，方準進入進行敷設，嚴禁行車時作業。

（5）巷道中敷設傳輸線纜，要一人放線、一人（多人）牽引，并同時要指派一人在前面對所要敷設傳輸電纜放入電纜鉤中，以免敷設后的纜線和其他電纜不能形成統一。

（6）敷設的線纜要有適當?shù)膹埑诙?，要求能在外力壓掛時自由墜落；電纜懸掛高度應大于礦車和運輸機的高度，并位于人行道路一側。

（7）電纜之間、光纜之間或電纜與設備連接處，必須使用與其性能相符的接線盒；電纜不得與水管、瓦斯管或其他導體接觸。

（8）吊掛完畢后，方可與原有的纜線進行連接。

六、系統設備維護及故障處理

(1)安全監測設備運行期間，應定期清理外殼浮塵；設備在井下運行 6 個月或工作面搬遷停用時，應升井進行全面清、擦拭、烘干、檢修，并填寫“檢修 維護記錄”。

(2)根據故障現象，確定故障范圍，監控地點出現故障，監控范圍內必須停 產；發現故障后，及時匯報礦調度室、生產單位、通風調度室和中心站值班員； 排除故障期間，由瓦斯檢查員代替瓦斯傳感器進行檢查；故障排除后，認真填 寫“故障處理記錄”。

(3)安裝前根據要求確定安裝位置和電纜長度，設備各部件應齊全、完整， 電纜無破口，相間絕緣及電纜導通應良好；通電試驗下井設備，調試確定各功 能指標符合要求，并備足安裝用的材料（瓦斯標準氣樣應采用煤炭工業技術監 督主管部門確認甲烷與空氣的混合氣體）。

(4)電纜進線嘴連接要牢固、密封要良好，密封圈直徑和厚度要合適，電纜 與密封圈之間不得包扎其他物品。電纜護套應伸入器壁內 5～15mm。線嘴壓線 板對電纜的壓縮量不超過電纜外徑的 10%。接線應整齊、無毛刺，芯線裸露處 距長爪或平墊圈不大于 5mm，腔內連線松緊適應，符合機電設備安裝連線要求。

(5)安全監控設備布置圖應標明中心站、電源、分站、傳感器、斷電控制器、 聲光報警器等設備的位置，標明接線情況、斷電范圍、報警值、斷電值、復電 值等情況。
